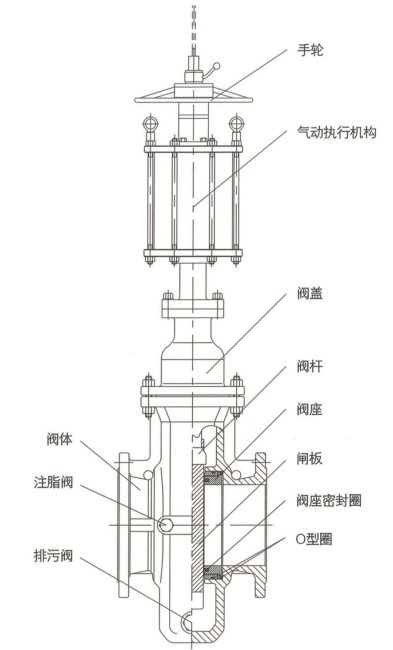

平板單閥板閘閥結構原理與結構特點

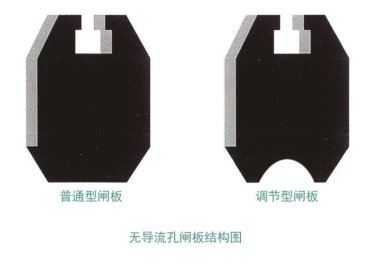

無導流孔結構特點
● 閘板不帶導流孔，閥門結構緊湊、體積小、重量輕。
● 閘板可設計制造成V形、半圓形、五角形通道，使閥門具有調節性能，可任意開度調節，以滿足管道系統對流量的要求。
● 兩閥座為浮動式，具有軟硬復合密封的特點，使用壽命長。當閥門內腔壓力異常升高時，浮動閥座可自動將高壓泄放排入管道。
● 閥體外部兩閥座處設有注脂閥，當閥門使用過程中由于密封副磨損發生泄漏時，可通過此處注入密封脂，防止閥門泄漏。
● 閥體下部設有排污閥，可排放閥門內部積存的污物。

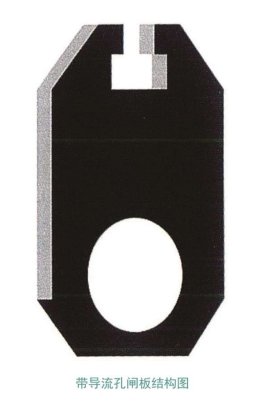

帶導流孔閘板結構圖
● 閥門全開時，閘板導流孔與閥體通道形成直管段，可直接用介質進行吹掃。
● 閘板開啟或關閉行程中閥座始終與閘板接觸吻合，軟閥座在閘板運行過程中能夠自動刮除閘板上的雜質，因此平板閘閥液適用于帶懸浮顆粒、纖維的介質；且閥座密封面不會受到閥體熱變形的損壞。
● 兩閥座為浮動式，具有軟硬復合密封的特點，使用壽命長。
● 當閥門內腔壓力異常升高時，浮動閥座可自動將高壓泄放排入管道。
● 閥體下部設有排污閥，可排放閥門內部積存的污物。
